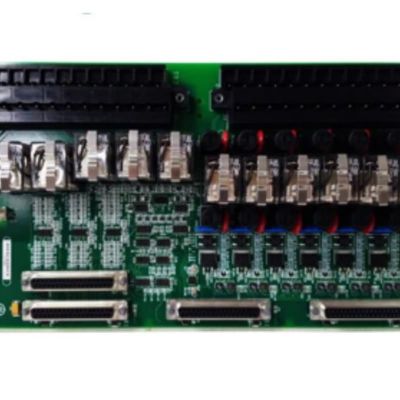

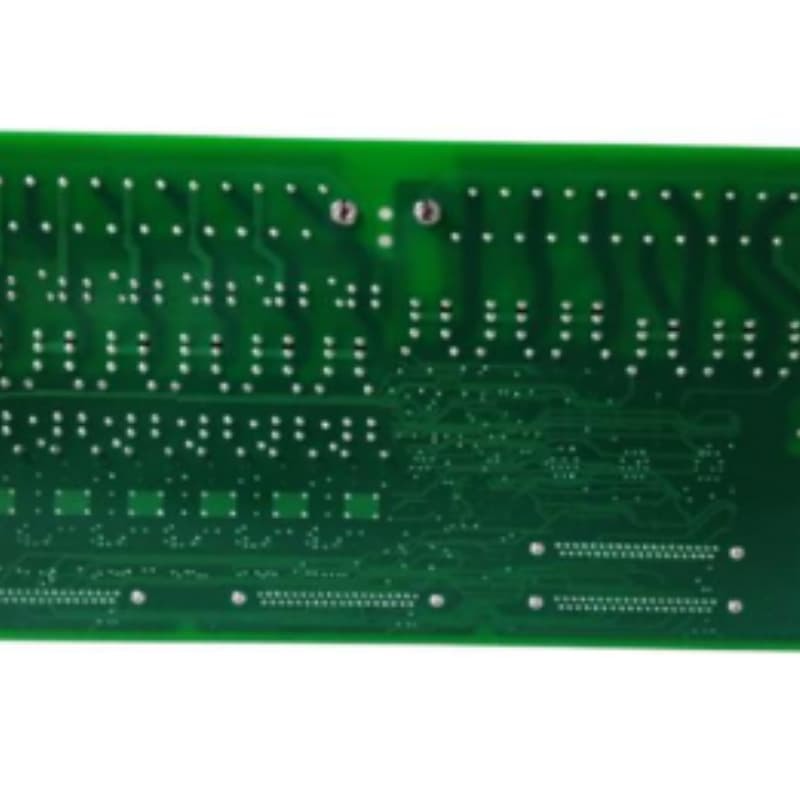

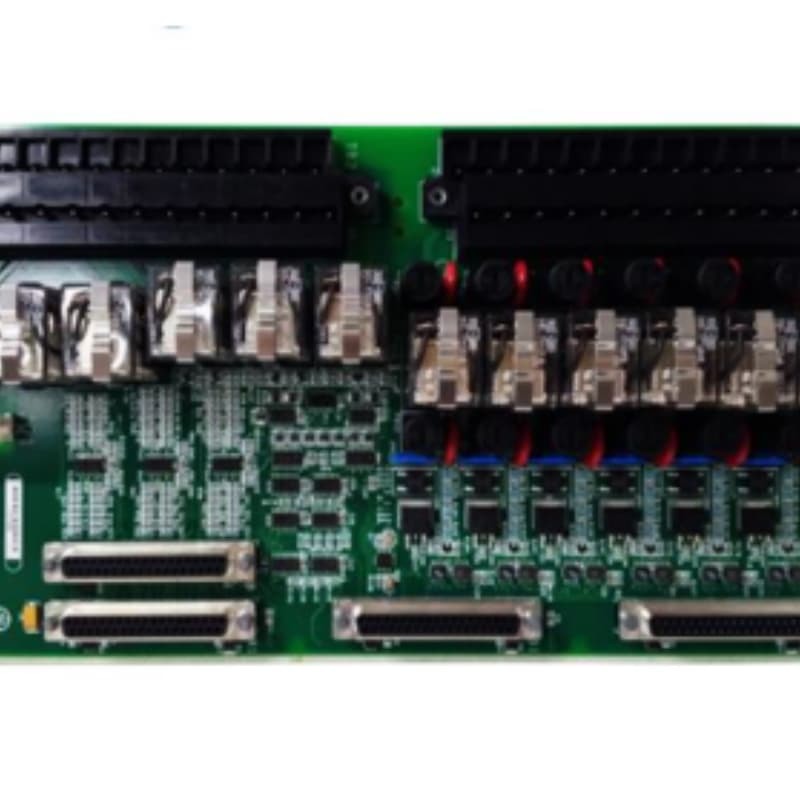

जीई मार्क VI IS200DAMEG1ABA गेट एम्प्लीफायर / इंटरफ़ेस बोर्ड

उत्पाद का वर्णन:

IS200DAMEG1ABAएक गेट एम्पलीफायर/इंटरफेस बोर्ड है जिसे जनरल इलेक्ट्रिक (जीई) द्वारा विकसित किया गया है, जो जीई की ट्रांसमिशन कंट्रोल सिस्टम का हिस्सा है और मुख्य रूप से इनोवेशन सीरीज कंट्रोल रैक में उपयोग किया जाता है।इसका उपयोग पावर स्विचिंग उपकरणों को जोड़ने के लिए किया जाता हैउदाहरण के लिए, आईजीबीटी) कम वोल्टेज ड्राइव ट्रेन में नियंत्रण रैक के लिए, और तीनों के बीच एक प्रमुख इंटरफ़ेस घटक है।

इसका मुख्य कार्य कलेक्टर टर्मिनल, इमिटर, आईजीबीटी गेट,और नियंत्रण फ्रेम के ब्रिज विशेषता इंटरफेस बोर्ड (BPIA बोर्ड).

यह बोर्ड जीई मार्क VI श्रृंखला के गेट ड्राइव एम्पलीफायर/इंटरफेस बोर्डों में से एक है, छह वेरिएंट में से एक, 65 फ्रेम के ड्राइव पावर स्तर के लिए अनुकूलित, चरण-पैर वाले ड्राइव सिस्टम के लिए उपयुक्त है,और तीन चरणों का समर्थन कर सकते हैं (ए, बी, सी) एक ही बोर्ड में सभी तीन चरणों के लिए एक सामान्य आईजीबीटी मॉड्यूल के साथ।

विशेषताएं:

1.इंटरफेस फ़ंक्शनःकेवल इंटरफ़ेस कनेक्शन के लिए, कोई संकेत प्रवर्धन नहीं, और कोई बिजली इनपुट नहीं। बीपीआईए बोर्ड के लिए इनपुट और आउटपुट कनेक्शन तीन कनेक्टरों के माध्यम से महसूस किए जाते हैंः सीपीएल (सी-चरण, यू के रूप में लेबल),बीपीएल (बी-चरण), V के रूप में चिह्नित), APL (A- चरण, W के रूप में चिह्नित) ।

2.संरचना और संबंध: इसमें 6 कनेक्टर होते हैं, जिनमें से प्रत्येक में एक अलग पिन फ़ंक्शन होता है, उदाहरण के लिए पिन 5 सामान्य टर्मिनल है, जो ऊपरी ब्रिज आर्म IGBT मॉडल में प्रत्येक चरण के एमिटर से मेल खाता है।वे आईजीबीटी मॉड्यूल के लिए soldered हैं और एक ही समय में प्रतिस्थापित किया जाना चाहिएविद्युत झटके से बचने के लिए नियंत्रण प्रणाली को चालू करने से पहले बंद कर दिया जाना चाहिए।

3.अनुकूलन विशेषताएंःचरण-पैर वाले ड्राइव के लिए अनुकूलन; एक एकल बोर्ड तीन चरणों को कवर कर सकता है, जो एक सामान्य IGBT मॉड्यूल साझा करते हैं (हालांकि प्रति चरण पैर में कई IGBT हो सकते हैं,इस बोर्ड के लिए केवल एक मॉड्यूल की आवश्यकता है)ड्राइव पावर रेटिंग 65 एफपीएस है और यह छह वेरिएंट में से एक है।

4.सुरक्षा और प्रतिस्थापनःप्रतिस्थापन के लिए आईजीबीटी और डीएएमई दोनों बोर्डों को संभालने की आवश्यकता होती है (सोल्डर्ड कनेक्शन के कारण) और बिजली के बिना किया जाना चाहिए। स्थापना के लिए एक विशिष्ट सिलिकॉन ग्रीस (जैसेडाउ कॉर्निंग 340) और एक विश्वसनीय कनेक्शन सुनिश्चित करने के लिए एक विशिष्ट टोक़ और अनुक्रम के लिए बोल्ट कसने.

तकनीकी मापदंडः
