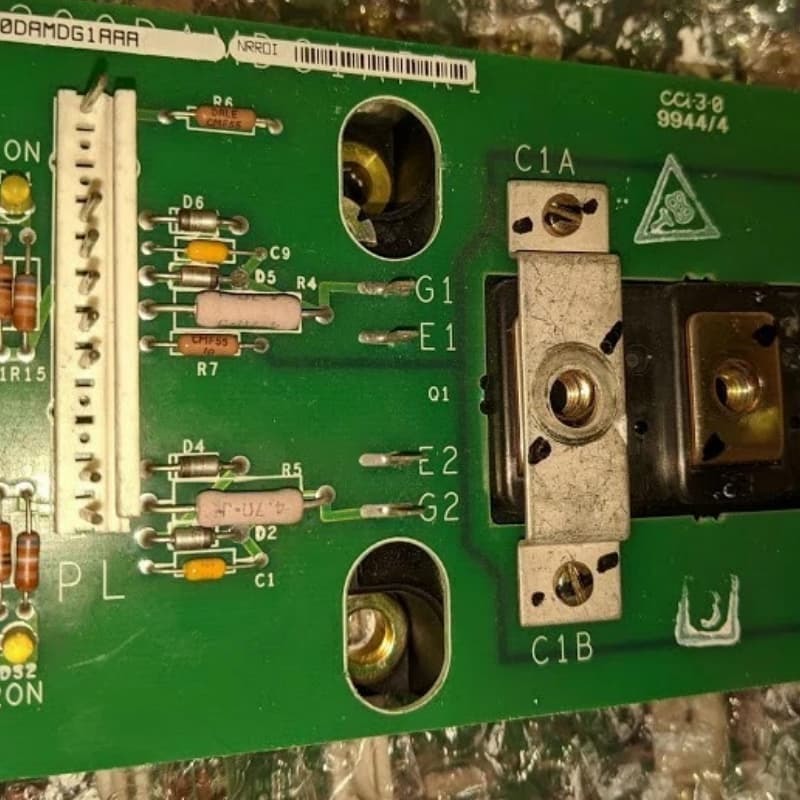

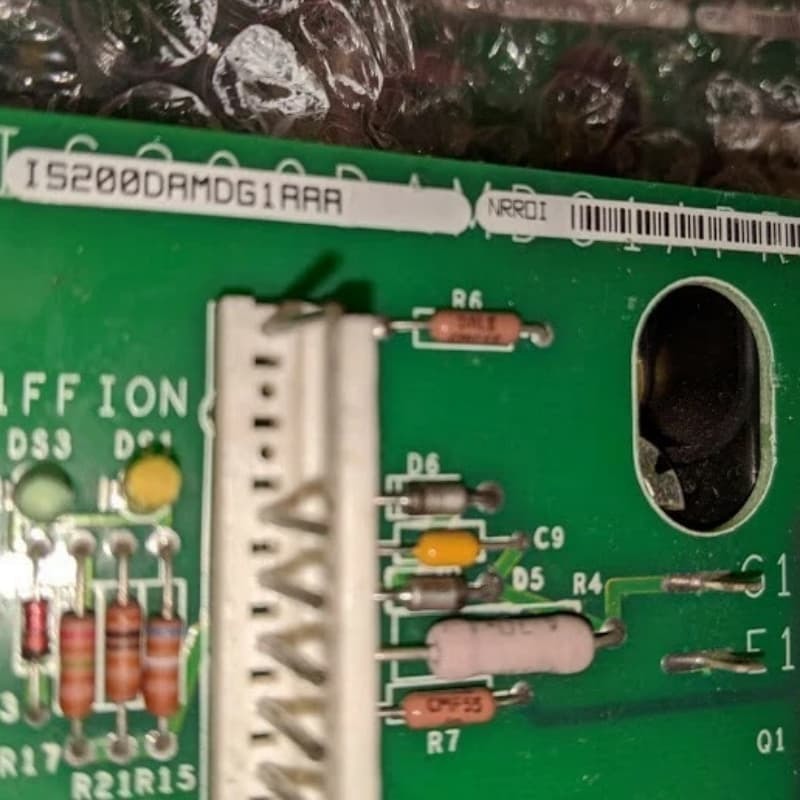

जीई मार्क VI IS200DAMDG2AAA गेट ड्राइवर इंटरफेस बोर्ड

उत्पाद विवरण:

यह IS200DAMDG2AAA जनरल इलेक्ट्रिक (GE) का एक गेट ड्राइव एम्पलीफायर इंटरफेस बोर्ड है जो मार्क VI टर्बाइन कंट्रोल सिस्टम श्रृंखला से संबंधित है, जिसका उपयोग मुख्य रूप से GE-संगत स्वचालित ड्राइव असेंबली के प्रबंधन और नियंत्रण प्रणालियों के लिए किया जाता है, जिसमें गैस, भाप और पवन टर्बाइन शामिल हैं, जिसमें पूर्ववर्ती मार्क V श्रृंखला की तुलना में नए पवन टर्बाइन परिदृश्य शामिल हैं।

यह गेट ड्राइव बोर्ड की DAM श्रृंखला के छह वेरिएंट में से एक है, और नियंत्रण फ्रेम और कम-वोल्टेज ड्राइव सिस्टम में पावर स्विचिंग डिवाइस (IGBTs) के बीच एक इंटरफेस बोर्ड के रूप में कार्य करता है, जिसमें कोई पावर इनपुट या एम्पलीफिकेशन नहीं होता है।

विशेषताएँ:

मुख्य कार्य: नियंत्रण फ्रेम और IGBT के बीच एक इंटरफेस के रूप में कार्य करता है, ब्रिज कैरेक्टरिस्टिक इंटरफेस बोर्ड, गेट, एमिटर और IGBT के कलेक्टर टर्मिनलों को जोड़ता है ताकि सिग्नल ट्रांसमिशन और नियंत्रण का एहसास हो सके, बिना पावर एम्पलीफिकेशन के।

पावर और विशिष्टता:पावर रेटिंग 92 फ्रेम या 125 फ्रेम से मेल खाती है, प्रत्येक ड्राइवर को 3 इकाइयों के साथ कॉन्फ़िगर किया जा सकता है, प्रत्येक इकाई में 1 डुअल IGBT मॉड्यूल (जैसे Powerrex CM200DY-28H) होता है, जो एक चरण पैर को नियंत्रित करता है।

स्थिति संकेत: 4 एलईडी से लैस, जिसमें पीला 1ON (DS1) और 2ON (DS3) यह दर्शाता है कि ऊपरी और निचले IGBT चालू हैं, और हरा 1FF (DS2) और 2FF (DS4) यह दर्शाता है कि वे बंद हैं, जो ऑपरेटिंग स्थिति पर सहज प्रतिक्रिया प्रदान करते हैं।

कनेक्शन कॉन्फ़िगरेशन: 12 IGBT कनेक्शन पिन (जैसे, C1, G1IN, COM1, C2, आदि) शामिल हैं, जिसमें फ्यूज, टेस्ट पॉइंट या कॉन्फ़िगर करने योग्य भाग नहीं हैं, जो एक सरल डिज़ाइन के लिए हैं।

मॉडल नंबर और डिज़ाइन: मॉडल नंबरिंग कोड में DAMD कार्यात्मक संक्षिप्त नाम, मार्क VI सीरीज़ ग्रुप 2, नियमित PCB कोटिंग, स्थानीय विनिर्माण, और बहुत कुछ शामिल हैं; “C” आकार का फॉर्म फैक्टर बड़े बोर्डों पर आसान एकीकरण और माउंटिंग की अनुमति देता है।

तकनीकी पैरामीटर:
