PR6424/000-100 EPRO 16 मिमी एडी करंट सेंसर

PR6424/000-100 EPRO 16 मिमी एडी करंट सेंसर

PR6424/000-100.pdf

उत्पाद का विवरणः

संवेदनशीलता/रैखिकता:4 V/mm (101.6 mV/mil) ≤ ±1.5%
वायु अंतर (केंद्र):लगभग 2.7 मिमी (0.11 ̊) नाममात्र
दीर्घकालिक बहावः< 0.3%
रेंजः स्थिर ±2.0 मिमी (0.079 ̊)
गतिशील 0 से 1,000μm (0 से 0.039 ̊)
लक्ष्य/सतह सामग्रीःफेरोमैग्नेटिक स्टील (42 Cr Mo4 मानक)
अधिकतम सतह गतिः 2,500 मी/सेकंड (98,425 आइपीएस)
शाफ्ट का व्यासः ≥ 80 मिमी
पर्यावरणः परिचालन तापमान सीमाः -35 से 150°C (-31 से 302°F)
तापमान त्रुटिः<4%/100°K ((एपीआई 670 के अनुरूप)
सेंसर सिर के दबाव प्रतिरोधः 10,000 hPa (145 psi)
सदमे और कंपनः 5g @ 60Hz @ 25°C (77°F)
शारीरिक
सामग्रीः आस्तीन ️ स्टेनलेस स्टील, केबल ️ पीटीएफई
वजन (सेंसर और 1 एम केबल, कोई कवच नहीं): ~200 ग्राम (7.05 औंस)

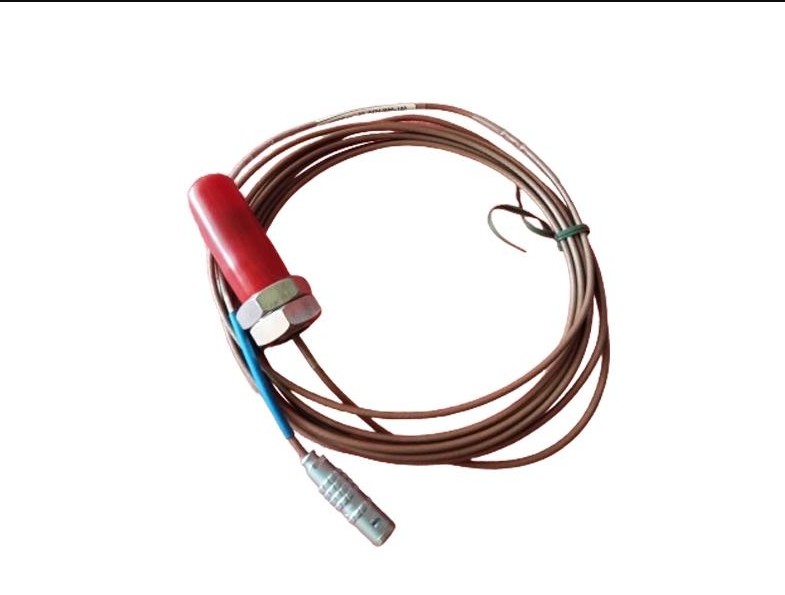

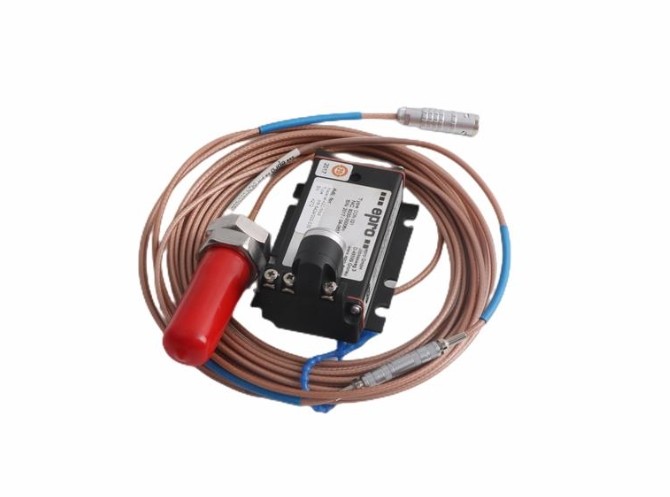

PR6424/000-100 Emerson 16mm Eddy Current Sensor परिवारों में से एक है। यह M18 x1.5 आस्तीन धागा है, बिना बख्तरबंद केबल के, 60mm कुल सेंसर लंबाई, बिना डाप्टर प्लग के,एलईएमओ केबल अंत के साथ 8 मीटर केबल लंबाई. स्पर्श रहित सेंसर महत्वपूर्ण टर्बोमशीनरी अनुप्रयोगों जैसे भाप, गैस और हाइड्रो टरबाइन, कंप्रेसर, पंप और प्रशंसकों के लिए रेडियल और अक्षीय शाफ्ट गतिशील विस्थापन को मापने के लिए डिज़ाइन किया गया;स्थिति, विलक्षणता और गति/कुंजी।
