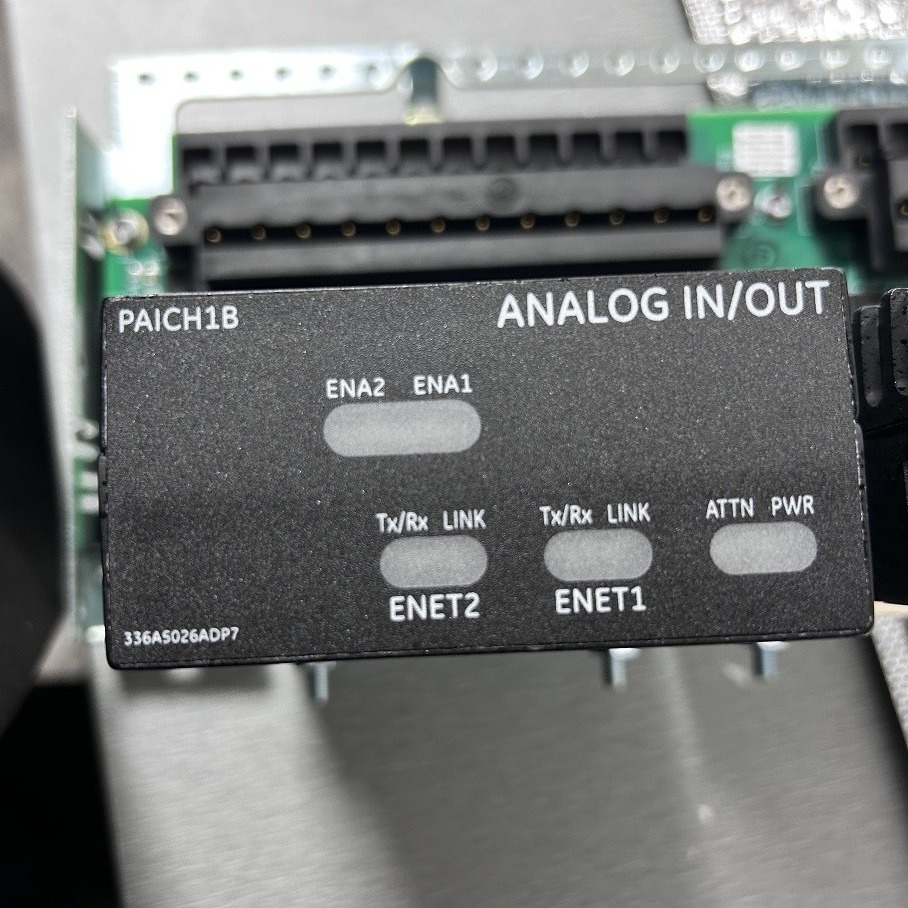

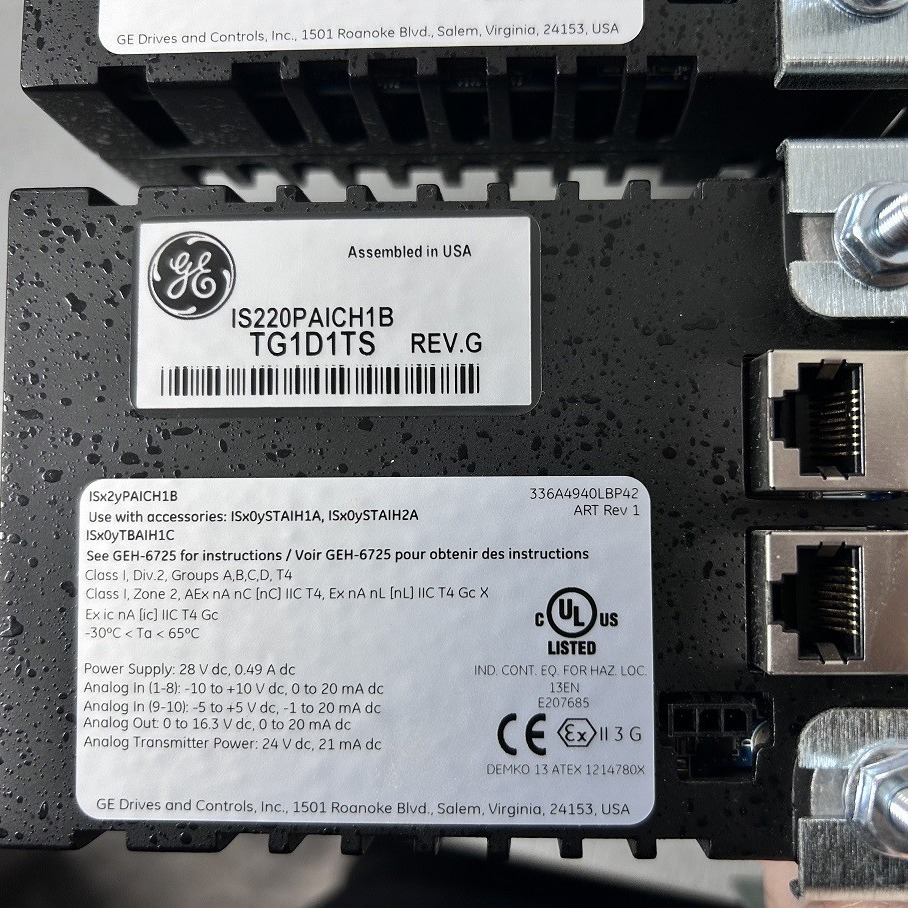

IS220PAICH1B GE एनालॉग इनपुट/आउटपुट मॉड्यूल नेट ऊंचाई 200 मिमी

IS220PAICH1B जीई एनालॉग इनपुट/आउटपुट मॉड्यूल

उत्पाद का विवरणः

IS220PAICH1B मार्क VIe श्रृंखला से एक GE एनालॉग I/O पैक है। PAIC पैक एक या दो I/O ईथरनेट नेटवर्क और एक एनालॉग इनपुट टर्मिनल बोर्ड के बीच विद्युत इंटरफ़ेस के रूप में कार्य करता है।पैक में एक प्रोसेसर बोर्ड शामिल है जो सभी मार्क VIe वितरित I/O पैक द्वारा साझा किया जाता है और एक अधिग्रहण बोर्ड एनालॉग इनपुट फ़ंक्शन के लिए समर्पित हैपैक दस एनालॉग इनपुट तक संभाल सकता है, जिनमें से पहले आठ को 5 वी या 10 वी इनपुट या 0-20 एमए वर्तमान लूप इनपुट के रूप में कॉन्फ़िगर किया जा सकता है।अंतिम दो इनपुट 1 एमए या 0-20 एमए वर्तमान इनपुट पर सेट किया जा सकता हैवर्तमान लूप इनपुट के लिए लोड टर्मिनल प्रतिरोध टर्मिनल बोर्ड पर स्थित हैं, और PAIC इन प्रतिरोधों के माध्यम से वोल्टेज का पता लगाता है। PAICH1 में दो 0-20 mA वर्तमान लूप आउटपुट भी हैं।PAICH2 में पहले आउटपुट पर 0-200 mA वर्तमान का समर्थन करने के लिए अतिरिक्त हार्डवेयर शामिल है. पैक एक तीन-पिन पावर इनपुट और दो आरजे 45 ईथरनेट कनेक्टर द्वारा संचालित है। आउटपुट एक डीसी -37 पिन कनेक्टर के माध्यम से है जो सीधे संबंधित टर्मिनल बोर्ड कनेक्टर से जुड़ा हुआ है।एलईडी संकेतक रोशनी दृश्य निदान प्रदान करती है.
