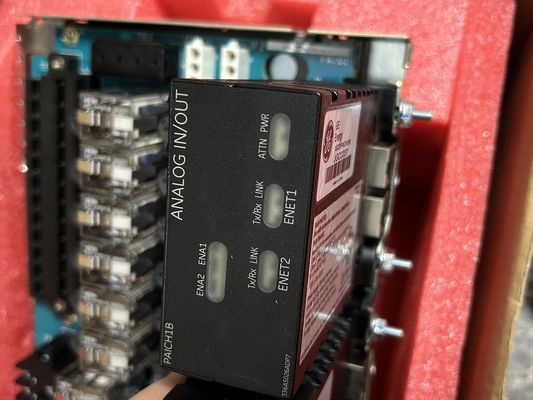

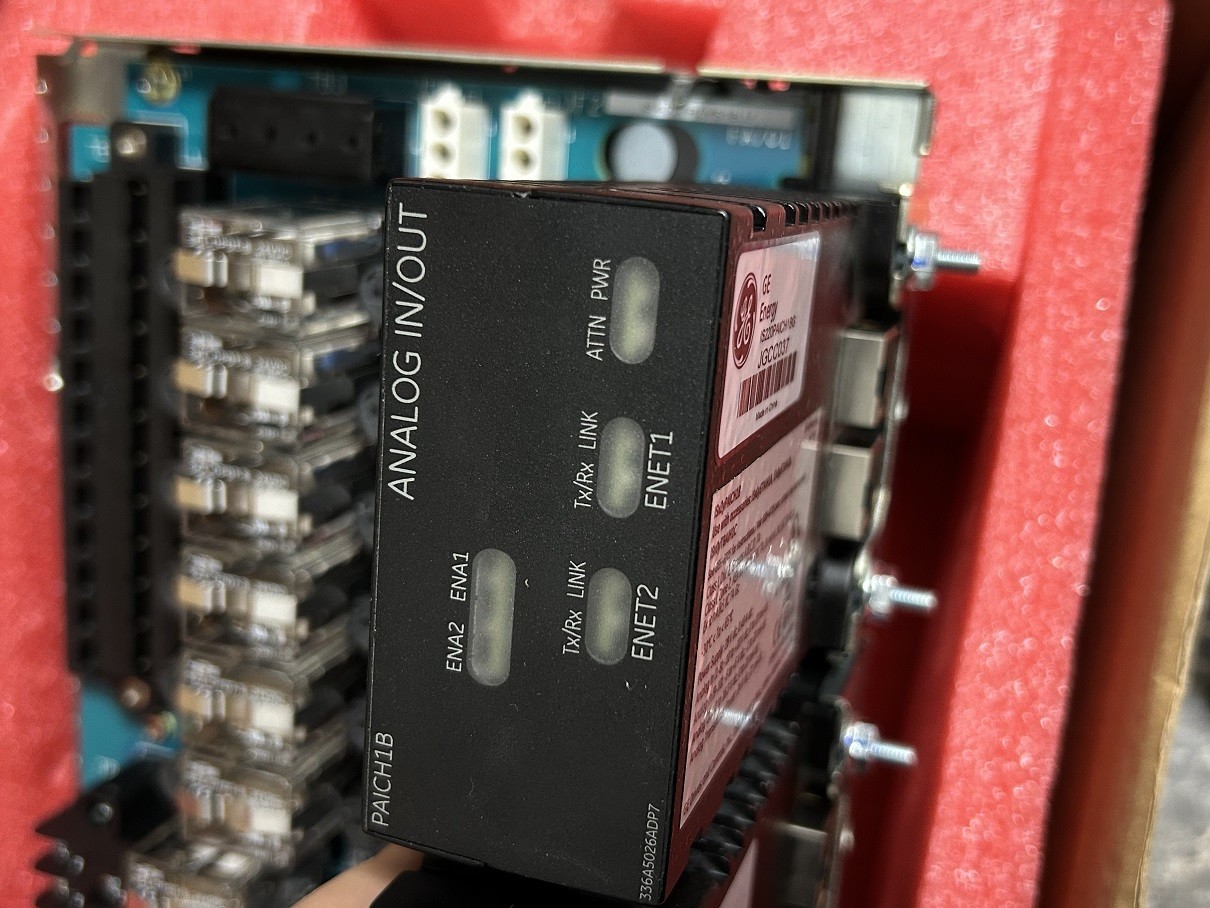

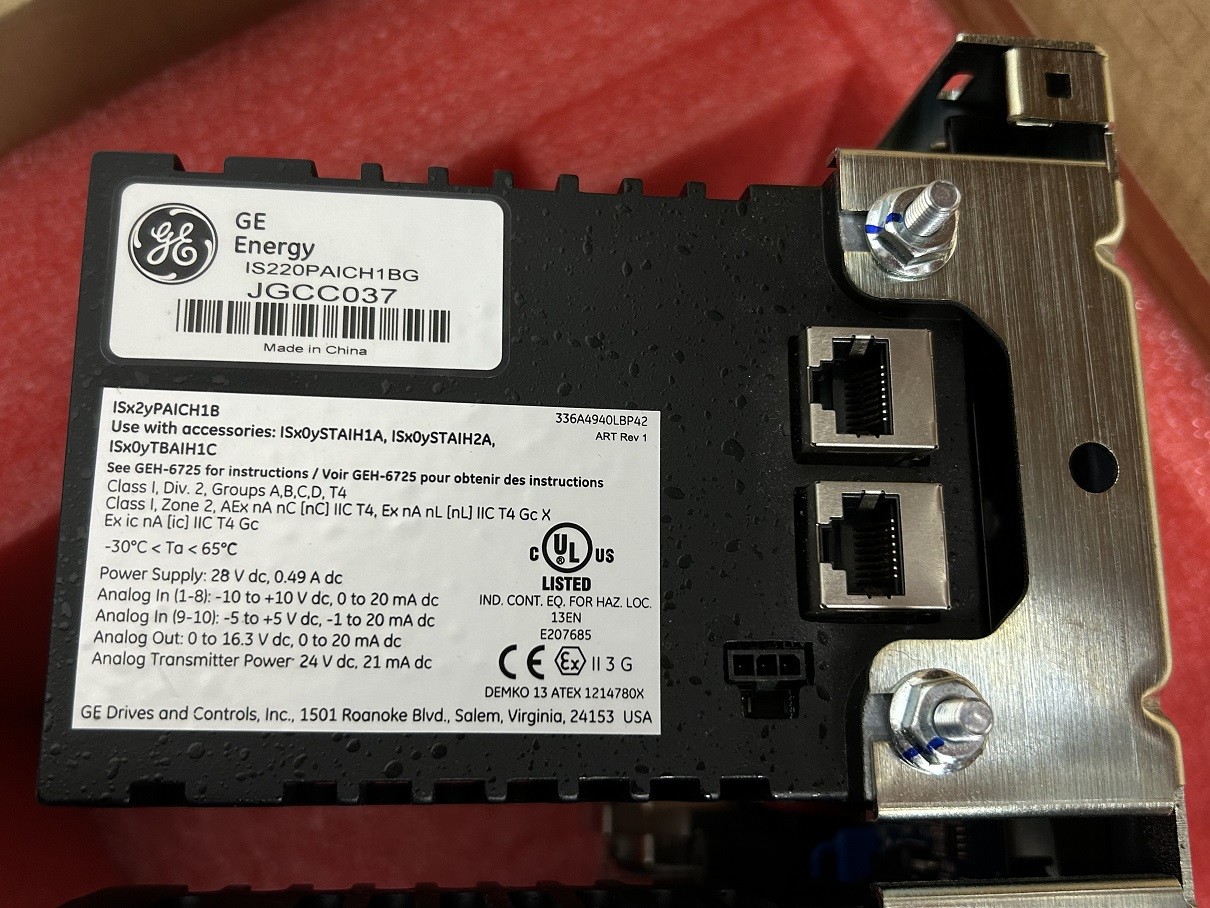

IS220PAICH1BG जीई एनालॉग इनपुट/आउटपुट मॉड्यूल

IS220PAICH1BG जीई एनालॉग इनपुट/आउटपुट मॉड्यूल

उत्पाद का विवरणः

एनालॉग इनपुट/आउटपुट (PAIC) पैक एक या दो I/O ईथरनेट नेटवर्क और एक एनालॉग इनपुट टर्मिनल बोर्ड के बीच विद्युत इंटरफेस प्रदान करता है।पैक में सभी मार्क* VIe वितरित I/O पैक के लिए एक प्रोसेसर बोर्ड और एनालॉग इनपुट फ़ंक्शन के लिए एक अधिग्रहण बोर्ड शामिल हैयह पैक 10 एनालॉग इनपुट तक संभाल सकता है, जिनमें से पहले आठ को ±5 V या ±10 V इनपुट या 0-20 mA वर्तमान लूप इनपुट के रूप में कॉन्फ़िगर किया जा सकता है।अंतिम दो इनपुट को ±1 mA या 0-20 mA वर्तमान इनपुट के रूप में कॉन्फ़िगर किया जा सकता हैवर्तमान लूप इनपुट के लिए लोड टर्मिनल प्रतिरोध टर्मिनल बोर्ड पर स्थित होते हैं और इन प्रतिरोधों के माध्यम से वोल्टेज को पीएआईसी द्वारा महसूस किया जाता है।PAICH1 में दो 0-20 mA वर्तमान लूप आउटपुट के लिए भी समर्थन शामिल हैPAICH2 में पहले आउटपुट पर 0-200 mA वर्तमान का समर्थन करने के लिए अतिरिक्त हार्डवेयर शामिल है। पैक में इनपुट दोहरे RJ45 ईथरनेट कनेक्टर और तीन-पिन पावर इनपुट के माध्यम से है।आउटपुट एक डीसी-37 पिन कनेक्टर है कि संबंधित टर्मिनल बोर्ड कनेक्टर के साथ सीधे कनेक्ट के माध्यम से है.
