उत्पाद का विवरणः

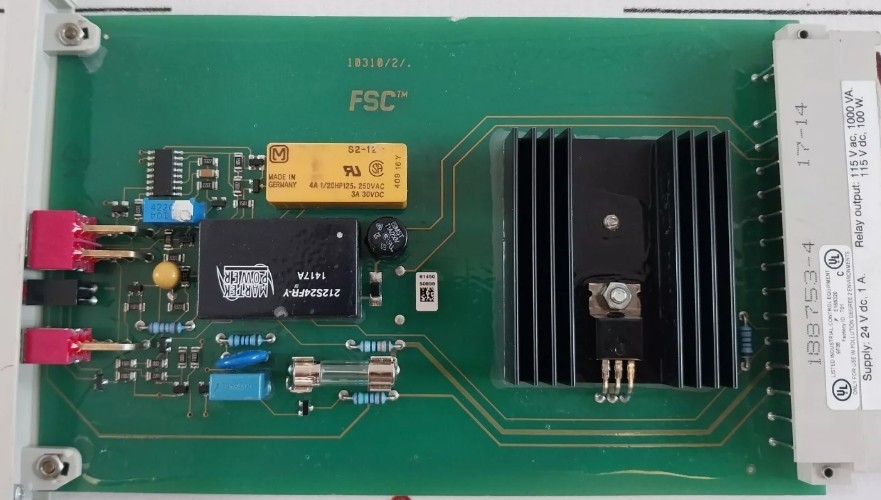

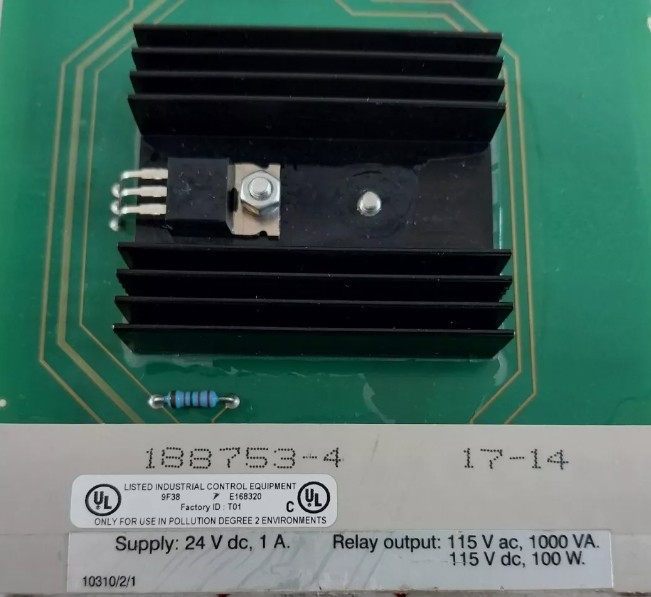

10310/2/1 मॉड्यूल 24 वीडीसी सिस्टम के लिए एक पृथ्वी रिसाव डिटेक्टर (ईएलडी) है। इसमें एक मैन्युअल रूप से संचालित स्व-परीक्षण और पृथ्वी कनेक्शन मॉनिटर (स्विच 2 'टेस्ट' स्थिति में) है।ईएलडी का उपयोग निगरानी के लिए किया जा सकता है:

• 24 वीडीसी, 48 वीडीसी और/या 60 वीडीसी प्रणाली, या

• 110 वीडीसी प्रणाली।

ईएलडी मॉड्यूल पृथ्वी के स्तर को 12 वीडीसी के साथ जोड़ता है (जो 24, 48, 60 और/या 110 वीडीसी आपूर्ति के 0 वी कनेक्शन का संदर्भ देता है) । यह कनेक्शन हैः

• निरंतर (स्विच 1 "डीसी" स्थिति में) या

• 1 हर्ट्ज पर विराम (स्विच 1 "1 हर्ट्ज" स्थिति में) या

• 0.25 हर्ट्ज पर विराम (स्विच 1 1/4 हर्ट्ज की स्थिति में) ।

"१ हर्ट्ज" या "१/४ हर्ट्ज" स्थिति में स्विच 1 के साथ, मॉड्यूल के सामने स्थित हरे रंग का "मोड" एलईडी चयनित कनेक्शन आवृत्ति पर चमकता है।

स्विच 1 का प्रयोग सामान्यतः 'डीसी' स्थिति में किया जाता है।

"१ हर्ट्ज" स्थिति का उपयोग केवल सोलेनोइड्स या रिले के लिए किया जाना चाहिए जो नकारात्मक पृथ्वी वोल्टेज द्वारा ऊर्जा प्राप्त कर सकते हैं। "१/४ हर्ट्ज" स्थिति का उपयोग पृथ्वी के दोषों का पता लगाने के लिए किया जा सकता है।पृथ्वी के दोषों का पता लगाने के लिए एक वर्तमान क्लैंप (ई) की आवश्यकता होती हैउदाहरण के लिए C37 क्लैंप Chauvin Arnoux) और एक वोल्टमीटर (200 mV AC रेंज) ।
