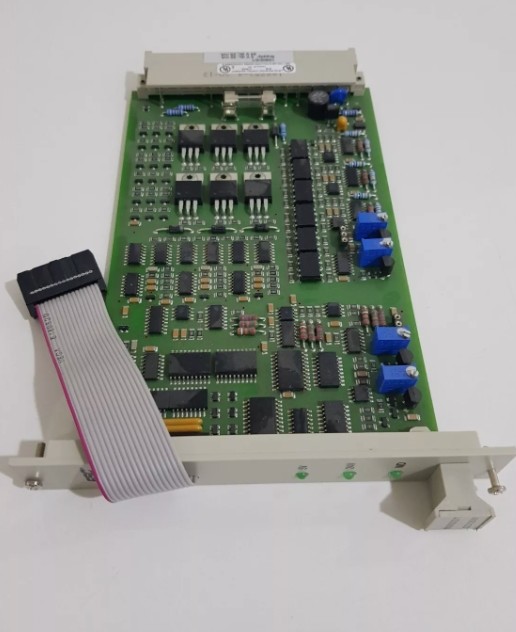

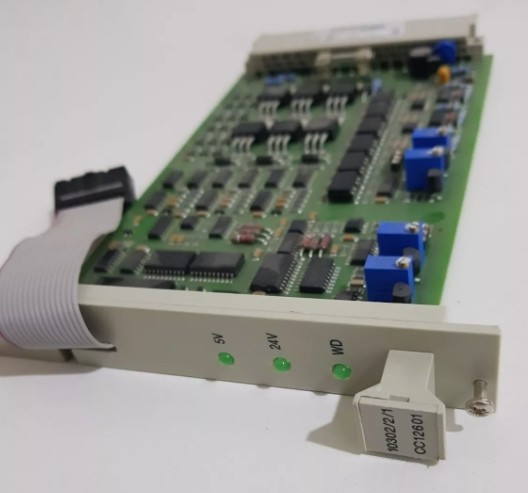

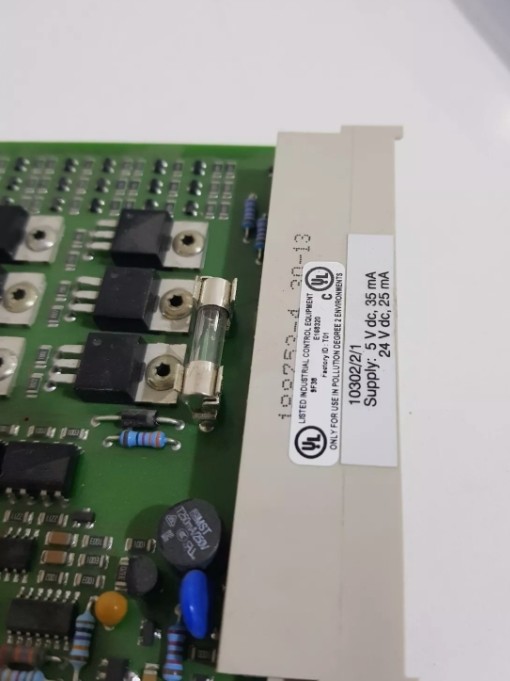

हनीवेल 10302/2/1 वॉचडॉग रिपीटर

हनीवेल 10302/2/1 वॉचडॉग रिपीटर

हनीवेल 10302/2/1 वॉचडॉग रिपीटर.pdf

उत्पाद का विवरणः

वॉचडॉग रिपीटर 10302/2/1 एक मॉड्यूल है जो I/O मॉड्यूल को आपूर्ति किए गए 5 Vdc और 24 Vdc की निगरानी करता है।वॉचडॉग रिपीटर के वॉचडॉग आउटपुट को उन आउटपुट मॉड्यूल के वॉचडॉग इनपुट से जोड़ा जाता है जिनकी बिजली आपूर्ति (5 वीडीसी और/या 24 वीडीसी) की निगरानी की जाती है.

निम्नलिखित मामलों में एक वॉचडॉग रिपीटर की आवश्यकता होती हैः

• बहु-पीएसयू कॉन्फ़िगरेशन में, प्रत्येक 24 वीडीसी से 5 वीडीसी बिजली आपूर्ति इकाई के लिए, उदाहरण के लिए पीएसयू 2, 3, 4.

• यदि 24 Vdc की आपूर्ति M24-20 HE या M24-12 HE पावर सप्लाई के माध्यम से की जाती है।

• यदि 24 Vdc की आपूर्ति एक बिजली की आपूर्ति के माध्यम से की जाती है जो 31.0 Vdc से अधिक की आपूर्ति वोल्टेज प्रदान कर सकती है।(24 वीडीसी बिजली आपूर्ति इकाई की किसी भी एकल या दोहरी गलती की स्थिति में 24 वीडीसी बिजली आपूर्ति का अधिकतम आउटपुट वोल्टेज 37 वीडीसी से कम होना चाहिए)

यदि आवश्यक वॉचडॉग करंट 900 mA से अधिक है।

• ऐसे कॉन्फ़िगरेशनों में जो गैर-अनावश्यक I/O भाग के आउटपुट मॉड्यूल के लिए वॉचडॉग आउटपुट बनाने के लिए अतिरेक और गैर-अनावश्यक I/O को जोड़ते हैं।

• रिडंडेंट सेंट्रल पार्ट्स और गैर-रिडंडेंट I/O के साथ कॉन्फ़िगरेशन में, 5 Vdc पावर सप्लाई की निगरानी के लिए (यदि कोई 5 Vdc निगरानी नहीं की जाती है)

वॉचडॉग रिपीटर को एक क्षैतिज बस कनेक्शन की आवश्यकता होती है। इसका अर्थ है कि I/O रैक में स्थान आरक्षित किया जाना चाहिए (स्थिति 1, 2, 11-18) ।

एक वॉचडॉग रिपीटर को हमेशा उस I/O सेक्शन में रखा जाना चाहिए जिसके आउटपुट मॉड्यूल उस वॉचडॉग रिपीटर द्वारा मॉनिटर किए जाते हैं।इसका अर्थ यह है कि कई (अनावश्यक) I/O खंडों वाले विन्यासों में वॉचडॉग रिपीटर्स को इस तरह से स्थापित नहीं किया जा सकता है कि वे "अन्य" I/O खंड को नियंत्रित करें.

वॉचडॉग रिपीटर को पावर सप्लाई चालू होने पर बदला जा सकता है, लेकिन सेंट्रल पार्ट बंद हो जाएगा,या दोनों केंद्रीय भागों को बंद कर दिया जाएगा यदि अतिरेक केंद्रीय भागों और गैर अतिरेक I/O के साथ एक विन्यास में इस्तेमाल किया जाता है.

वॉचडॉग रिपीटर में DIN 41612 के अनुसार पुरुष कनेक्टर, प्रकार F, "d", "b" और "z" पंक्तियों के साथ लगाया गया है।
