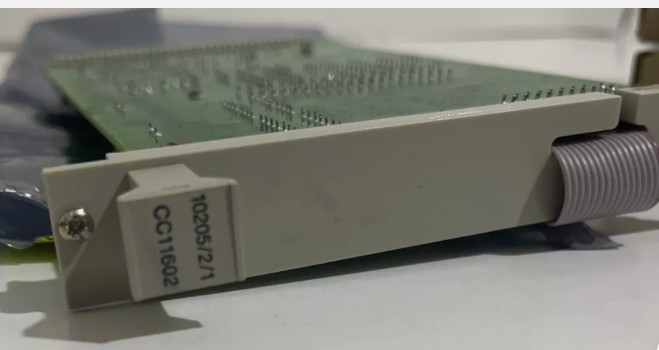

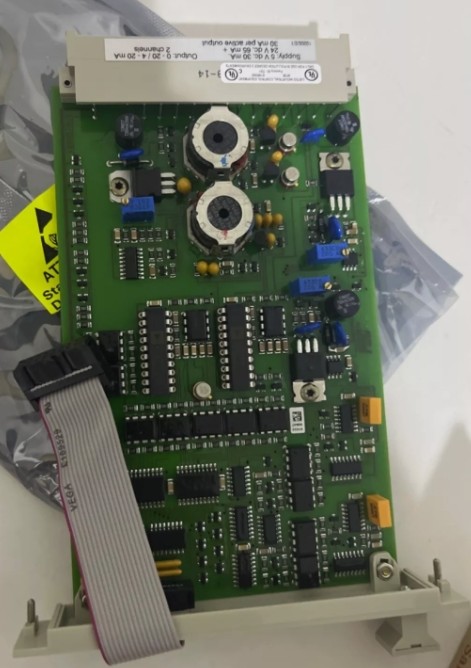

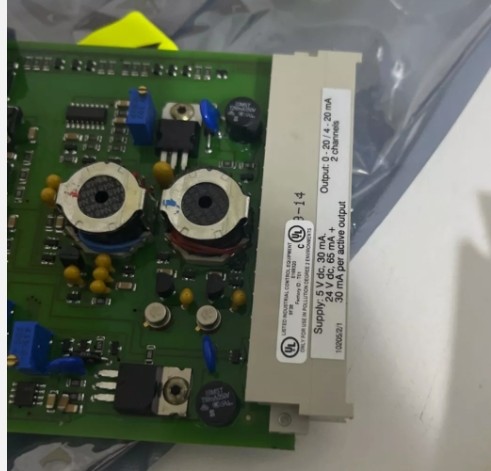

हनीवेल 10205/2/1 विफलता-सुरक्षित एनालॉग आउटपुट मॉड्यूल

हनीवेल 10205/2/1 विफलता-सुरक्षित एनालॉग आउटपुट मॉड्यूल

हनीवेल 10205/2/1 विफलता-सुरक्षित एनालॉग आउटपुट मॉड्यूल.pdf

उत्पाद का विवरणः

विफलता-सुरक्षित एनालॉग आउटपुट मॉड्यूल 10205/2/1 में एनालॉग नियंत्रण अनुप्रयोगों के लिए दो 0(4) -20 mA आउटपुट चैनल हैं।

भार केवल प्रतिरोधक या क्षमतात्मक हो सकता है। प्रेरक भार के कारण एनालॉग आउटपुट मॉड्यूल को दोषपूर्ण बताया जाएगा। दो एनालॉग आउटपुट 24 वीडीसी और 5 वीडीसी से गैल्वानिक रूप से अलग हैं.

0 V 1 और 0 V 2 पिन मॉड्यूल पर आपस में जुड़े हुए हैं। प्रत्येक एनालॉग आउटपुट चैनल में आउटपुट मान के लिए एक 12-बिट डी/ए कनवर्टर और आउटपुट मान को पढ़ने के लिए एक ए/डी कनवर्टर होता है।ए/डी कनवर्टर का प्रयोग करके डी/ए कनवर्टर के सही कामकाज की जांच करना संभव हैविन्यस्त प्रक्रिया सुरक्षा समय के भीतर, एनालॉग आउटपुट का परीक्षण किया जाता हैः

• सही आउटपुट मान (वर्तमान मान ± 5%),

• ऊर्जा को कम करने की क्षमता, और

• एनालॉग आउटपुट के बीच क्रॉसस्टॉक।

यदि I/O backplanes का उपयोग किया जाता है, तो एनालॉग आउटपुट मॉड्यूल 10205/2/1 को प्रत्येक चैनल पर एक 10205/A/. मॉड्यूल की आवश्यकता होती है। प्रत्येक एनालॉग आउटपुट में ऊर्जा को बंद करने का एक माध्यमिक साधन होता है,जो वॉचडॉग और/या प्रोसेसर को आउटपुट को डी-एनर्जी करने में सक्षम बनाता है, आवेदन मूल्य के परिणाम के बावजूद।

The analog output module 10205/2/1 can only be used in non-redundant I/O configurations as it is not possible to put current outputs in parallel (which would be required for redundant I/O configurations).
